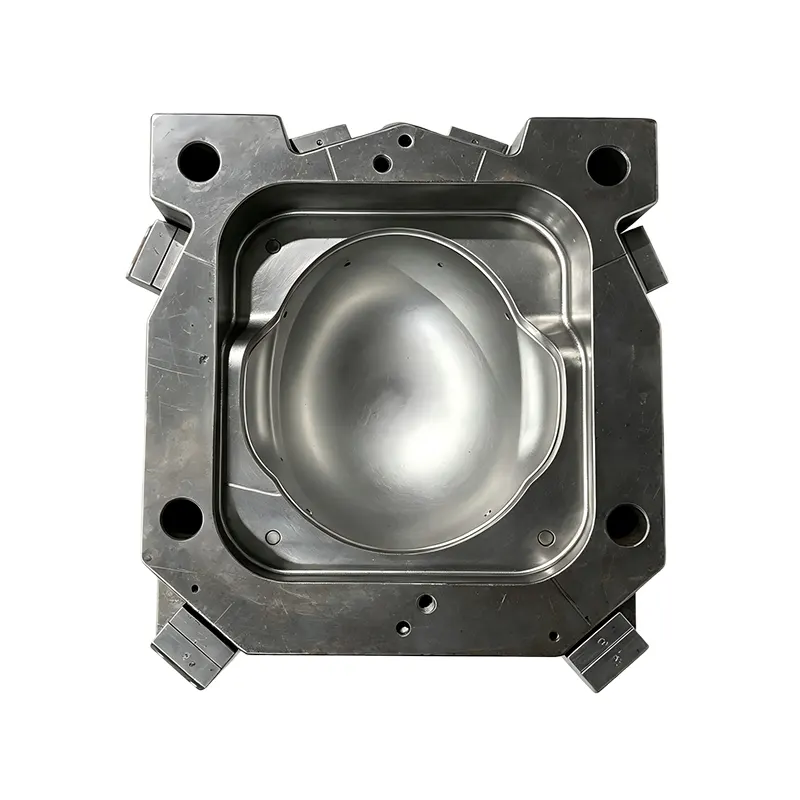

Galaxy'sPC ABS Anti Riot -kypärän ruiskumuottion kehitetty valmistajille, jotka haluavat yhtenäistä kypärä-kuorituotantoa PC- ja PC+ABS-materiaaleista. Yksionteloisella integroidulla koveralla sisäkkeellä, P20/718H esikarkaistulla teräksellä, Ra 0,8 -ontelokiillotuksella ja teoreettisella käyttöiällä 300 000–500 000 laukausta, muotti on suunniteltu vakaaseen ja toistettavaan teolliseen tuotantoon.
Mellakantorjuntakypärän kuorien valmistaminen vaatii muutakin kuin vain termoplastisen materiaalin muotoilua. Ruiskumuotin on säilytettävä mittojen yhtenäisyys, hallittava kuoren ja seinän tasaisuutta, kestettävä toistuvaa ruiskutuspainetta ja tuettava luotettavaa muotista irrotusta pitkien tuotantojaksojen aikana. PC ja PC+ABS valitaan yleisesti sovelluksiin, joissa iskunkestävyys ja rakenteellinen lujuus ovat tärkeitä, joten muotin suunnittelu on kriittinen osa valmistusprosessia.
Sisällysluettelo
- Miksi kypärän muotin suunnittelulla on väliä?
- Mikä on PC ABS -kypärän muotin avainrakenne?
- PC ABS Anti Riot -kypärän ruiskumuotin tekniset tiedot
- Miksi PC ja PC+ABS sopivat kypärän kuoren muovaukseen?
- Miten tarkkuus ja kestävyys vaikuttavat tuotantoon?
- Kuinka muotti valmistetaan ja testataan?
- Mitä ostajan tulee tarkistaa ennen tilaamista?
- Missä muottia voidaan käyttää?
- Usein kysytyt kysymykset
- Hanki räätälöity muottiratkaisu
Miksi kypärän muotin suunnittelulla on väliä?
Ruiskumuotti määrittää suoraan, kuinka tarkasti kypärän kuori toistetaan kunkin tuotantosyklin aikana. Suojavarusteiden johdonmukaisuus on erityisen tärkeää, koska geometrian, seinämän paksuuden, pinnan laadun tai muotista irrotuksen vaihtelut voivat vaikuttaa loppupään kokoonpanoon ja tuotteen tarkastukseen.
Hyvin suunnitellun kypärän muotin tulisi tarjota vakaa onteloprofiili samalla kun se hallitsee ruiskutuspainetta ja jäähdytysolosuhteita. Tavoitteena ei ole vain luoda oikea ulkomuoto, vaan säilyttää toistettavuus koko laajennetun tuotannon ajan.
- Mittojen johdonmukaisuus:Auttaa säilyttämään halutun kypärän kuoren geometrian.
- Tasainen listaus:Tukee tasaista kuoren ja seinän muodostusta.
- Kulutuskestävyys:Antaa työkalun kestää toistuvia tuotantojaksoja.
- Luotettava muotin purku:Vähentää vaurioiden tai näkyvien poistojälkien mahdollisuutta.
- Pintalaatu:Kiillotettu onkalo voi auttaa tuottamaan puhtaan ja yhtenäisen kuoren ulkonäön.
Ruiskupuristettujen kypärän valmistuksen tutkimus on myös tunnistanut lyhyemmät tuotantosyklit, vakaan tuotteen laadun ja iskunkestävyyden tärkeiksi ruiskuvaluon liittyviksi eduiksi verrattuna perinteisempiin muovausmenetelmiin.
Mikä on PC ABS -kypärän muotin avainrakenne?
Galaxyn muotissa käytetään ayksionteloinen integroitu kovera inserttirakenne. Tämä kokoonpano soveltuu mellakkakypärän ulkokuoren tuotantoon ja tarjoaa erillisen ontelogeometrian vaaditun kuoriprofiilin toistamiseksi.
Ontelossa käytetään P20 ja 718H esikarkaistua muottiterästä, kun taas muottipohja käyttää 45# hiiliterästä. Yhdistelmä on tarkoitettu tasapainottamaan ontelon kulumiskestävyyttä ja yleistä muotin pohjan jäykkyyttä ruiskutuksen aikana.
Yhden ontelon kokoonpano
Yksionteloinen suunnittelu mahdollistaa insinöörin huomion keskittymisen kypärän kuoren tarkkaan toistoon. Se voi myös yksinkertaistaa muotin tasapainottamista ja tuotannon hallintaa, kun tuote vaatii suhteellisen suuren muovausalueen.
Esikarkaistu onteloteräs
P20 ja 718H ovat vakiintuneita muottiteräsvaihtoehtoja teollisuustyökaluihin. Niiden käyttö ontelossa tarjoaa käytännöllisen perustan toistuvalle tuotannolle, varsinkin kun muotin odotetaan toimivan pitkiä aikoja.
Hieno ontelokiillotus
Onkalo on käsitelty monivaiheisella kiillotuksella, jotta saavutetaan Ra 0,8 -pinta. Hallittu onkaloviimeistely auttaa vähentämään ilmeisiä työstöjälkiä valetussa kuoressa ja tukee puhtaampaa viimeistelyä.
PC ABS Anti Riot -kypärän ruiskumuotin tekniset tiedot
Seuraavat parametrit tiivistävät Galaxyn kypärä-kuorimuotin ydinkokoonpanon. Todelliset muotin mitat, kanavan suunnittelu, jäähdytysasettelu ja ruiskutuskoneen vaatimukset voidaan räätälöidä asiakkaan kypärän CAD-mallin ja tuotantovaatimusten mukaan.
| Parametri | Erittely | Tuotannon hyöty |
|---|---|---|
| Valettu tuote | Mellakkakypärän ulkokuori | Suunniteltu erityiseen kuorituotantoon |
| Materiaalien yhteensopivuus | PC ja PC+ABS | Tukee yleisiä teknisiä termoplastisia vaihtoehtoja |
| Onkalon rakenne | Yksionteloinen integroitu kovera sisäosa | Vakaa ontelogeometria ja hallittu muovaus |
| Kavity teräs | P20 / 718H esikarkaistu teräs | Hyvä kulutus- ja muodonmuutoskestävyys |
| Muottipohja | 45# hiiliteräs | Tarjoaa rakenteellista jäykkyyttä |
| Onkalopinnan viimeistely | Ra 0.8 hieno kiillotus | Tukee sileitä ja puhtaita kuoripintoja |
| Teoreettinen käyttöikä | 300 000 - 500 000 laukausta | Tukee pitkiä tuotantosyklejä |
Miksi PC ja PC+ABS sopivat kypärän kuoren muovaukseen?
Materiaalin valinta vaikuttaa muotin suunnitteluun, käsittelyolosuhteisiin, jäähdytysvaatimuksiin, kutistumiskäyttäytymiseen ja valmiin vaipan suorituskykyominaisuuksiin. PC tarjoaa korkean iskunkestävyyden ja lämmönkestävyyden, kun taas PC+ABS yhdistää polykarbonaatin ominaisuudet ABS:ään liittyviin prosessointi- ja pintaetuihin.
Tästä syystä valmistajien tulee vahvistaa tarkka hartsilaatu ennen muotin lopullista suunnittelua. Eri laaduilla voi olla erilaiset virtausominaisuudet, kutistumiskäyttäytyminen, käsittelylämpötilat ja lisäaineet.
Asiakkaan vahvistaman materiaalin ympärille tulee siksi suunnitella sopiva muotti sen sijaan, että PC:tä ja PC+ABS:a käsitettäisiin täysin vaihtokelpoisina materiaaleina. Materiaalivahvistus suunnitteluvaiheessa voi auttaa vähentämään myöhempiä muutoksia ja parantamaan tuotannon vakautta.
Materiaalin valinnan tarkistuslista
- Vahvista tarkka PC- tai PC+ABS-hartsilaatu.
- Tarkista valmistajan suosittelemat käsittelyolosuhteet.
- Ota huomioon odotetut kutistumis- ja mittavaatimukset.
- Tarkista kypärän kuoren vaadittu pinnan ulkonäkö.
- Yhdistä materiaali aiottuun tuotantomäärään ja käyttötarkoitukseen.
Miten tarkkuus ja kestävyys vaikuttavat tuotantoon?
Kypärän muotti altistetaan toistuvasti mekaaniselle liikkeelle, ruiskutuspaineelle, lämpökierrokselle ja irrotusvoimille. Ajan mittaan riittämätön materiaalivalinta tai riittämätön koneistustarkkuus voivat lisätä kulumista ja mittapoikkeamia.
Galaxy vastaa näihin vaatimuksiin tarkalla CNC-työstyksellä, monivaiheisella onteloiden kiillotuksella, koeruiskutuksella, mittatarkastuksella ja muotista irrotustesteillä. Nämä vaiheet luovat laadunvalvontasilmukan muotin valmistuksen ja tuotantovalmiuden välille.
Ilmoitettu teoreettinen käyttöikä 300 000–500 000 laukausta on erityisen tärkeä kestävää tuotantoa suunnitteleville valmistajille. Muotin todellinen käyttöikä riippuu tekijöistä, kuten materiaalista, prosessointiolosuhteista, huollosta, koneen käytöstä ja tuotantoympäristöstä, joten käyttöikää koskevia lukuja tulee käsitellä suunnittelutavoitteina eikä yleistakuuna.
Kuinka muotti valmistetaan ja testataan?
Tarkkuustyökalut edellyttävät hallittua valmistusprosessia, koska pienet mittapoikkeamat onkalossa voidaan toistaa jokaisessa muovatussa osassa. Tyypillinen tuotannon työnkulku sisältää seuraavat vaiheet:
- Tuote- ja DFM-arvostelu:Kypärän CAD-malli ja materiaalivaatimukset arvioidaan ennen koneistusta.
- Ontelotekniikka:Ontelorakenne ja kriittiset mitat määritetään hyväksytyn suunnitelman mukaan.
- CNC-työstö:Erittäin tarkka koneistus luo ensisijaiset ontelot ja muottikomponentit.
- EDM ja viimeistely:Monimutkaiset tai yksityiskohtaiset alueet voivat saada lisätyöstö- ja viimeistelyprosesseja.
- Kiillotus:Ontelon pinta hiotaan haluttuun viimeistelyyn.
- Muotin kokoonpano:Ontelo, muotin pohja, poistokomponentit ja muut järjestelmät kootaan.
- Koeinjektio:Muotti testataan aiotulla valmistusmateriaalilla.
- Tarkastus:Näytteen mitat ja muotista irrotuskyky tarkistetaan ennen toimitusta.
Tämä lähestymistapa on tärkeä OEM-ostajille, koska muotin tulisi saapua valmiina integroitavaksi suunniteltuun tuotantoprosessiin sen sijaan, että se vaatisi laajaa korjaustyötä asennuksen jälkeen.
Mitä ostajan tulee tarkistaa ennen tilaamista?
Kypärän muotin toimittajan valintaan sisältyy enemmän kuin alkuperäisen työkalutarjouksen vertailu. Hankintaryhmien tulee arvioida tekniset eritelmät ja laadunvalvontaprosessi yhdessä.
| Ostajan tarkistuspiste | Miksi sillä on merkitystä |
|---|---|
| Materiaalien yhteensopivuus | Varmistaa, että muotti on suunniteltu tarkoitetun hartsin ympärille |
| Onteloterästä | Vaikuttaa kulutuskestävyyteen ja mittojen vakauteen |
| Pintakäsittely | Vaikuttaa muotoiltujen kuorien ulkonäköön ja käsittelyn laatuun |
| Käyttöikätavoite | Auttaa arvioimaan työkalujen pitkän aikavälin käyttöastetta |
| Kokeilumuovaus | Vahvistaa käytännön tuotannon suorituskyvyn ennen toimitusta |
| Mittatarkastus | Tarkistaa valmiin muotin hyväksyttyjen vaatimusten mukaisesti |
| Myynnin jälkeinen tuki | Auttaa hallitsemaan ylläpitoa ja tulevia työkaluvaatimuksia |
Ostajat voivat myös tutustua Galaxyn laajempiin poliisilaitteiden muottiratkaisuihin, kun projekti käsittää useita suojavarustekomponentteja pelkän kypärän kuoren sijaan.
Missä muottia voidaan käyttää?
Muotti on ensisijaisesti tarkoitettu mellakantorjuntakypärän ulkokuorten massatuotantoon. Sitä voidaan harkita valmistajille, jotka tuottavat suojavarusteita turva- ja ammattikäyttöön.
- Mellakantorjuntakypärän valmistus
- Turvalaitteiden tuotanto
- Suojavarusteiden OEM-projektit
- Mukautettu kypärä-kuorikehitys
- PC- tai PC+ABS-kuorten eräruiskutus
Projekteissa, jotka vaativat lisäsuojavarusteiden työkaluja, valmistajat voivat myös arvioida niihin liittyviä ratkaisuja, kuten mellakantorjuntakypärän muotteja tai muita erityisiä poliisilaitteiden muottikokoonpanoja.
Usein kysytyt kysymykset
Mitä materiaaleja tällä kypärän ruiskumuotilla voidaan käsitellä?
Muotti on suunniteltu yhteensopivaksi PC- ja PC+ABS-raaka-aineiden kanssa. Lopullinen materiaalilaatu tulee vahvistaa suunnitteluvaiheessa, jotta prosessointi- ja muovausparametrit voidaan sovittaa yhteen.
Mikä on ontelon rakenne?
Muotissa käytetään yhden ontelon integroitua koveraa sisäkerakennetta, joka on suunniteltu erityisesti mellakantorjuntakypärän ulkokuoren tuotantoon.
Mitä terästä käytetään muottipesään?
Ontelossa käytetään P20 ja 718H esikarkaistua muottiterästä, kun taas muottipohja käyttää 45# hiiliterästä.
Millainen pintakäsittely ontelolla on?
Ontelo käy läpi monivaiheisen kiillotuksen Ra 0,8 -hienokiillotusstandardin saavuttamiseksi, mikä tukee sileitä ja puhtaita muotoiltuja kuoripintoja.
Kuinka kauan muottia saa käyttää?
Ilmoitettu teoreettinen käyttöikä on noin 300 000–500 000 laukausta. Todellinen käyttöikä riippuu hartsin laadusta, käsittelyolosuhteista, huollosta, koneen toiminnasta ja muista tuotantotekijöistä.
Onko muotti testattu ennen toimitusta?
Kyllä. Jokainen muotti käy läpi koeruiskutuksen, mittatarkastuksen ja muotista irrotuksen sileystestin ennen toimitusta tuotantovalmiuden tarkistamiseksi.
Hanki räätälöity muottiratkaisu
Oikean työkalukokoonpanon valitseminen kypäräprojektin alussa voi vähentää tuotantoriskejä ja tarjota vakaamman polun CAD-suunnittelusta massatuotantoon. Galaxy yhdistää tarkkuusmuottityöstön, materiaalien yhteensopivuuden, onteloiden viimeistelyn, koeruiskeen ja tarkastuksen tukemaan valmistajia, jotka kehittävät PC- ja PC+ABS-mellakantorjuntakypärän kuoria.
Jos suunnittelet uutta kypäräprojektia, korvaat olemassa olevan työkalun tai kehität mukautetun kuoren,ota meihin yhteyttäCAD-piirustuksella, materiaalispesifikaatiolla, tuotantomäärällä ja konetiedoilla. Galaxy voi tarkastella tarpeitasi ja tarjota sopivan muottikokoonpanon, suunnitteluratkaisun ja tarjouksen projektiisi.
