Kuinka mellakkapuvun rintasuojan yksionteloinen ruiskumuotti voi parantaa suojavarusteiden valmistusta

Valmistajille, jotka etsivät luotettavaa, toistettavaa suojavarusteiden tuotantoaAnti Riot Suit -rintasuoja, yksionteloinen ruiskumuottialkaenGalaxytarjoaa käytännöllisen työkaluratkaisun yhtenäisten rintasuojalevyjen valmistukseen. Sen yksionteloinen integroitu kovera inserttirakenne, esikarkaistu onteloteräs ja yhteensopivuus PC-, PC+ABS- ja PA6-materiaalien kanssa tekevät siitä sopivan vaativiin massatuotantosovelluksiin.

Mellakan vastainen rintasuoja on enemmän kuin muotoiltu muovikomponentti. Sen mittasuhteet, pinnan laatu, rakennegeometria ja tuotannon toistettavuus voivat kaikki vaikuttaa valmiiden suojavarusteiden suorituskykyyn ja käytettävyyteen. Tästä syystä muotin suunnittelu on tärkeä osa valmistusprosessia.

TheAnti Riot Suit -rintasuoja, yksionteloinen ruiskumuottion suunniteltu mellakkapuvun rintasuojalevyjen tuotantovaatimusten mukaan. Galaxyn ratkaisussa käytetään yksionteloista integroitua koveraa sisäkerakennetta, P20 tai 718H esikarkaistua muottiterästä ontelossa ja 45# hiiliterästä muotin pohjana. Ontelolla voidaan saavuttaa Ra 0,8 hienokiillotettu pinta, kun taas muotin teoreettinen käyttöikä on noin 300 000–500 000 laukausta.

Sisällysluettelo

1. Miksi ruiskumuotti on tärkeä Riot Suit -rintasuojaimille?
2. Mikä tekee yksionteloisesta muottirakenteesta tehokkaan?
3. Mitä materiaaleja muotti voi käsitellä?
4. Tärkeimmät tekniset tiedot yhdellä silmäyksellä
5. Mitkä ovat tärkeimmät valmistuksen edut?
6. Miten tarkkuusvalmistus vaikuttaa muotin suorituskykyyn?
7. Missä tätä muottia voidaan käyttää?
8. Kuinka valmistajien tulisi valita oikea muottitoimittaja?
9. Usein kysytyt kysymykset
10. Johtopäätös

Miksi ruiskumuotti on tärkeä Riot Suit -rintasuojaimille?

Ruiskuvalu tarjoaa tehokkaan tavan valmistaa polymeerisuojakomponentteja toistettavissa määrin. Valmiin rintasuojan laatu riippuu kuitenkin suuresti muotin tarkkuudesta ja vakaudesta.

Rintasuoja vaatii yleensä määritellyn kaarevan profiilin, hallitun seinämän paksuuden, sileät pinnat ja vakaat mitat tuotantosyklistä toiseen. Jos muottipesä on huonosti suunniteltu tai valmistettu, tuloksena olevien osien koko voi vaihdella, näkyä käsittelyjälkiä, vaikeaa irrottaa muotista tai epäjohdonmukaisesti sovittaa kokoamisen aikana.

Tarkoituksenmukainen muotti auttaa näin ollen valmistajia luomaan toistettavan tuotantoprosessin. Sen sijaan, että rintalevyä käsitettäisiin yleisenä muoviosana, työkalut kehitetään sen suojaavan geometrian ja aiotun tuotantoympäristön mukaan.

• Yhdenmukainen rintasuojan geometria
• Vakaa mittojen toistettavuus
• Hallittu ontelon pinnan laatu
• Luotettava purkaussuorituskyky
• Yhteensopivuus valittujen teknisten muovien kanssa
• Pitkäaikainen tuotantokyky

Turvalaitteita erissä valmistaville yrityksille nämä ominaisuudet voivat auttaa vähentämään tuotannon vaihtelua ja parantamaan tuotannon tehokkuutta.

Mikä tekee yksionteloisesta muottirakenteesta tehokkaan?

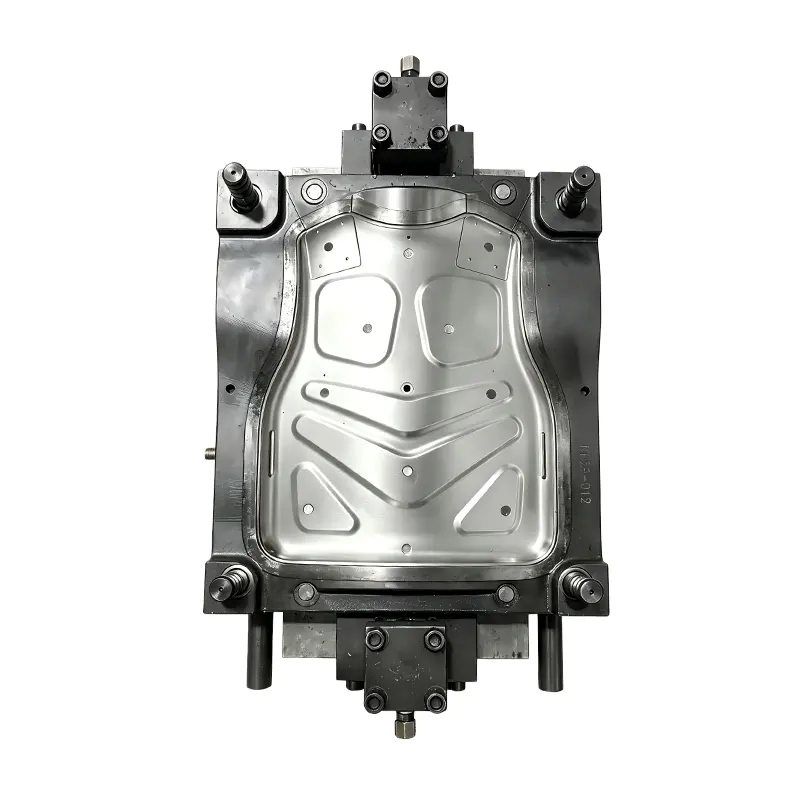

TheAnti Riot Suit -rintasuoja, yksionteloinen ruiskumuottikäyttää yhden ontelon integroitua koveraa inserttirakennetta. Tämä kokoonpano on erityisen hyödyllinen, kun valmistajat asettavat etusijalle vakaan mittasäädön ja tasaiset muovausolosuhteet suhteellisen suurelle suojakomponentille.

Koska muovausontelo on yksi, työkalut keskittävät ruiskutus- ja jäähdytysnäkökohdat yhteen valmiiseen osaan sykliä kohden. Tämä voi yksinkertaistaa prosessin optimointia ja helpottaa tuotantoinsinöörien mittavakauden tarkkailua koevalun ja myöhemmän massatuotannon aikana.

Integroitu kovera sisäosa tarjoaa myös muodostuvan pinnan, joka tarvitaan luomaan tunnusomaisen kaarevan rintasuojaprofiilin. Tarkka CNC-työstö ja sen jälkeinen kiillotus ovat tärkeitä, koska ontelon pinta vaikuttaa suoraan jokaisen valetun komponentin ulkonäköön ja mittojen laatuun.

Valmistajille, joilla on erityisiä rintasuojaimia, kaviteetin geometria voidaan kehittää tuotepiirustuksista tai 3D-tiedoista. Oikea veto, jakolinjan sijoittelu, irrotus ja materiaalivirtausnäkökohdat tulee arvioida ennen kuin muotti tulee lopulliseen koneistukseen.

Mitä materiaaleja muotti voi käsitellä?

Materiaalien yhteensopivuus on toinen tärkeä näkökohta suojavarusteita ostettaessa. Eri polymeerikoostumuksilla voi olla erilaiset virtaus-, kutistumis-, isku-, lämpötila- ja prosessointiominaisuudet.

Tämä muotti on suunniteltu tukemaan kolmea yleistä materiaalivaihtoehtoa:PC, PC+ABS ja PA6. Tällainen joustavuus voi auttaa valmistajia valitsemaan materiaalin tuotesuunnittelun ja tuotantovaatimustensa mukaan.

• PC:Tunnettu korkeasta iskunkestävyydestä ja hyödyllisistä optisista ja mekaanisista ominaisuuksista monissa muottikohteissa.
• PC+ABS:Yhdistää polykarbonaatin ja ABS:n ominaisuudet, ja sitä käytetään laajalti, kun vaaditaan tasapainoa sitkeyden, käsittelyn suorituskyvyn ja pinnan ulkonäön välillä.
• PA6:Tekninen kestomuovi, joka on arvostettu mekaanisen lujuuden ja kulutuskestävyyden vuoksi sopivissa sovelluksissa.

Materiaalin valinnan tulee aina perustua valmiin tuotteen spesifikaatioon, muovauskoneen parametreihin, ympäristöolosuhteisiin ja sovellettaviin turvallisuus- tai suorituskykyvaatimuksiin. Itse muotti tulisi suunnitella todellisten hartsin ja käsittelyolosuhteiden mukaan sen sijaan, että oletetaan, että jokainen muovi käyttäytyy samalla tavalla.

Tärkeimmät tekniset tiedot yhdellä silmäyksellä

Seuraavat tekniset tiedot sisältävät yhteenvedon tämän rintasuojan ruiskumuotin ydinkokoonpanosta:

Nämä parametrit antavat hankintatiimeille hyödyllisen lähtökohdan työkaluratkaisujen vertailuun. Todellinen muotin kokoonpano tulee vahvistaa asiakkaan tuotepiirustuksen, materiaalin, ruiskutuslaitteiston, tuotantomäärän ja vaadittujen toleranssien perusteella.

Mitkä ovat tärkeimmät valmistuksen edut?

Erikoismuotin valitseminen yleistyökalun mukauttamisen sijaan voi tarjota useita käytännön etuja suojavarusteiden valmistajille.

Tasainen muovaustarkkuus

Yksionteloinen integroitu rakenne on suunniteltu tukemaan vakaita muodostusolosuhteita ja yhtenäisiä rintasuojan mittoja. Tämä on erityisen arvokasta, kun useiden erien on säilytettävä sama tuotegeometria.

Laaja materiaalin sopeutettavuus

Yhteensopivuus PC:n, PC+ABS:n ja PA6:n kanssa antaa valmistajille enemmän joustavuutta suojavarusteiden eri versioiden kehittämisessä tai tuotannossa.

Kulumista kestävä ontelorakenne

Esikarkaistut P20- ja 718H-muottiteräkset tarjoavat käytännöllisen perustan pitkän aikavälin tuotantotyökaluille. Niiden käyttö voi tukea kulutuskestävyyttä ja muodonmuutoksia, kun muottia käytetään asianmukaisissa käsittelyolosuhteissa.

Vakaa muottipohja

45# hiiliteräsmuottipohja tarjoaa rakenteellista tukea ontelolle ja muille muotin osille. Vakaa työkalurakenne on tärkeä, koska ruiskupaine kuormittaa muottiin mekaanista kuormitusta jokaisen tuotantosyklin aikana.

Hieno pintaviimeistely

Ra 0,8 onteloviimeistely voi edistää puhtaampaa muotoiltua pintaa ja vähentää näkyviä työstöjälkiä valmiissa rintasuojassa. Pintalaatu on erityisen tärkeä näkyville suojavarusteille.

Pitkä tuotantopotentiaali

Muotin teoreettinen käyttöikä on noin 300 000–500 000 laukausta ja se on tarkoitettu pitkiin tuotantosykleihin. Todellinen käyttöikä riippuu hartsin valinnasta, käsittelyolosuhteista, huollosta, käyttötavoista ja tuotantoympäristöstä.

Miten tarkkuusvalmistus vaikuttaa muotin suorituskykyyn?

Tarkkuustyöstö on keskeinen osa ruiskumuotin suorituskykyä. Onteloprofiilin tulee toistaa tarkasti suunniteltu rintasuojan geometria, kun taas muotin liikkuvien ja paikallaan olevien komponenttien on toimittava sujuvasti yhdessä.

Tämäntyyppisissä muoteissa CNC-työstöä käytetään onteloprofiilin ja mittatarkkuuden määrittämiseen. Monivaiheinen kiillotus voi sitten parantaa ontelon pinnan laatua. Ennen toimitusta koeruiskutus, mittatarkastus ja muotista purkaminen tarjoavat lisämahdollisuuksia mahdollisten tuotantoongelmien tunnistamiseen.

Käytännön laadunvalvontaprosessissa tulisi ottaa huomioon:

1. Ontelon mittojen tarkistaminen hyväksyttyä tuotepiirustusta vastaan.
2. Ontelon pinnan laadun tarkastus koneistuksen ja kiillotuksen jälkeen.
3. Muotin kokoonpanon ja komponenttien kohdistuksen vahvistus.
4. Koeinjektio käyttämällä tarkoitettua materiaalia ja asianmukaisia ​​prosessiparametreja.
5. Valetun osan mittojen ja ulkonäön tarkastus.
6. Tasaisen ja luotettavan purkamisen tarkastus.

Kansainvälisille ostajille muottitarkastusasiakirjojen ja koetietojen pyytäminen voi myös tehdä toimittajien arvioinnista avoimempaa.

Missä tätä muottia voidaan käyttää?

Tämän työkalun ensisijainen tarkoitus on mellakantorjuntapukujen rintasuojalevyjen massatuotanto. Turvalaitteiden valmistukseen, suojavarusteiden valmistukseen ja räätälöityyn rintasuojainten kehittämiseen osallistuvat valmistajat ja toimittajat voivat harkita sitä.

Tyypillisiä tuotantoskenaarioita ovat:

• Mellakantorjuntapuku rintalevyn tuotanto
• Turvalaitteiden valmistus
• Suojavarusteiden OEM-projektit
• Räätälöity rintasuojan homekehitys
• Suojaavien polymeerilevyjen eräruiskuvalu
• Korvaus- tai uusien työkalujen projektit olemassa oleville tuotantolinjoille

Valmistajien tulee erottaa muotin toiminta ja lopullisen suojatuotteen suorituskyky. Laadukas ruiskumuotti voi auttaa tuottamaan yhtenäisiä komponentteja, mutta valmis rintasuoja on silti suunniteltava, testattava ja validoitava sen käyttötarkoituksen ja sovellettavien standardien mukaisesti.

Kuinka valmistajien tulisi valita oikea muottitoimittaja?

Kun ostat ruiskumuotin kiinalaiselta valmistajalta, ostajien tulisi arvioida noteerattua muotin hintaa enemmän. Luotettavan toimittajan tulee pystyä selittämään työkalujen rakenne, teräksen valinta, materiaalien yhteensopivuus, koeprosessi, odotettu käyttöikä ja myynnin jälkeinen tuki.

Ennen tilauksen tekemistä hankintatiimien tulee ottaa huomioon seuraava tarkistuslista:

• Tuotetiedot:Tarjoa tarkkoja 2D-piirustuksia, 3D-malleja tai fyysisiä näytteitä.
• Materiaali:Varmista, käytetäänkö PC:tä, PC+ABS:ää, PA6:ta vai muuta hartsia.
• Tuotantomäärä:Arvioi vuosittaiset tai elinikäiset ammustarpeet.
• Teräs:Vahvista ontelo ja muotin pohjamateriaalit.
• Pintakäsittely:Määritä tarvittava ontelon kiillotusaste.
• Koevalu:Varmista, sisältyvätkö koeruiskutus ja mittatarkastus.
• Huolto:Kysy suositellusta puhdistuksesta, voitelusta, tarkastuksesta ja varaosista.
• Räätälöinti:Tarkista, voidaanko onkalon geometria mukauttaa asiakkaan rintasuojan malliin.

Toimittajia vertaileville ostajille Galaxyn tuotetiedot tarjoavat selkeät lähtötiedot: yksionteloinen integroitu kovera sisäosa, P20/718H esikarkaistu kaviteettiteräs, 45# hiiliteräsmuottipohja, Ra 0,8 pintakäsittely ja teoreettinen käyttöikä 300 000–500 000 laukausta.

Usein kysytyt kysymykset

Mitkä materiaalit ovat yhteensopivia Anti Riot Suit Chest Protector Single Cavity -ruiskumuotin kanssa?

Muotti on suunniteltu yhteensopivaksi PC-, PC+ABS- ja PA6-raaka-aineiden kanssa. Lopulliset käsittelyparametrit tulee määrittää valitun hartsin ja ruiskuvalukoneen mukaan.

Miksi käyttää yksiontelorakennetta rintasuojana?

Yksionteloinen integroitu rakenne mahdollistaa työkalujen keskittymisen yhden rintasuojalevyn vakaaseen muodostamiseen sykliä kohden. Se voi yksinkertaistaa muotin virtauksen optimointia ja mittojen hallintaa tarkoitetulle komponentille.

Mitä terästä käytetään muottipesään?

Ontelossa voidaan käyttää P20 tai 718H esikarkaistua muottiterästä. Muotin pohjassa käytetään 45# hiiliterästä.

Mikä on muotin odotettu käyttöikä?

Teoreettinen käyttöikä on noin 300 000–500 000 laukausta. Todellinen käyttöikä vaihtelee hartsin ominaisuuksien, koneen asetusten, tuotantotiheyden, huollon ja käyttöolosuhteiden mukaan.

Voidaanko muottia räätälöidä erilaista rintasuojaa varten?

Ruiskumuotit voidaan yleensä suunnitella tietyn tuotteen geometrian mukaan. Ostajien tulee toimittaa 3D-malli, tekninen piirustus tai edustava näyte, jotta toimittaja voi arvioida ontelon geometriaa, syväystä, jakoa, poistoa ja muita työkaluvaatimuksia.

Onko koeinjektio tarpeen ennen massatuotantoa?

Kyllä. Koeruiskutus auttaa varmistamaan muovauskäyttäytymisen, mitat, pinnan laadun ja irrotussuorituskyvyn ennen kuin muotti tulee normaaliin tuotantoon. Se on tärkeä askel mahdollisten tuotantoongelmien vähentämisessä.

Johtopäätös

TheAnti Riot Suit -rintasuoja, yksionteloinen ruiskumuottion tärkeä työkaluvaihtoehto valmistajille, jotka vaativat toistettavaa polymeeristen rintakehän suojalevyjen tuotantoa. Sen yksionteloinen integroitu kovera inserttirakenne, yhteensopivuus PC:n, PC+ABS:n ja PA6:n kanssa, esikarkaistu onteloteräs, hienokiillotettu pinta ja teoreettinen 300 000–500 000 laukauksen käyttöikä tekevät siitä sopivan pitkäaikaiseen suojavarusteiden valmistukseen.

Yrityksille, jotka etsivät kiinalaista valmistajaa tai toimittajaa, joka pystyy tukemaan OEM-työkaluja ja erätuotantoa, muotin valinta suunnittelun laadun, materiaalien yhteensopivuuden, tarkastusmenettelyjen, käyttöiän ja myynnin jälkeisen tuen perusteella voi tarjota vahvemman perustan luotettavalle tuotannolle. Jos olet kehittämässä uutta mellakan vastaista rintasuojaa tai suunnittelet työkalujen vaihtoprojektia,ota meihin yhteyttäkeskustellaksesi tuotepiirustuksistasi, materiaalivaatimuksistasi, tuotantomäärästäsi ja räätälöidyistä muottiratkaisuistasi Galaxyn kanssa.
